材料表面形貌(AFM)
|
AFM：nm级材料表面形貌检测
|
|
检测原理
原子力显微镜（Atomic Force Microscope,AFM）原理

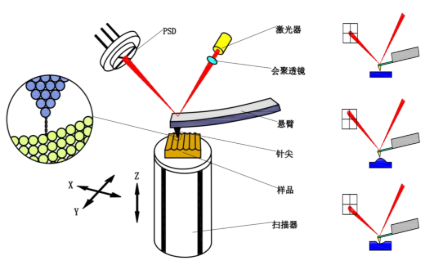

核心工作原理是基于微悬臂探针与样品表面原子间的相互作用力：利用一根探针以光栅线方式扫描样品表面，通过检测探针与样品间相互作用力来表征样品表面特征并获得图像。
扫描时，样品与探针尖duan的原子相互作用力恒定，探针悬臂将随样品表面形貌而弯曲起伏，反射光也随之偏移，通过检测位置探测器上光斑位置变化的距离换算，就能获得每个点的起伏信息。下方压电扫描器带动样品 XYZ 三轴的移动，不同区域的形貌变化记录到一起，获得完整的三维形貌图片。
方案配置
|

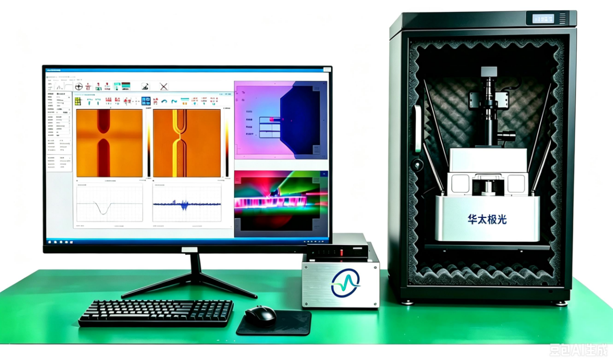

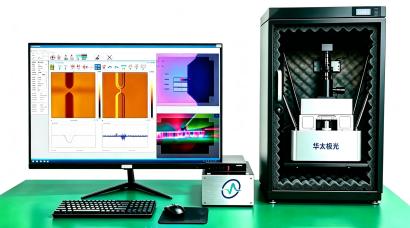

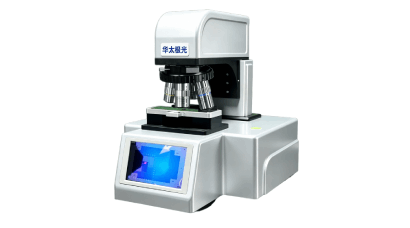

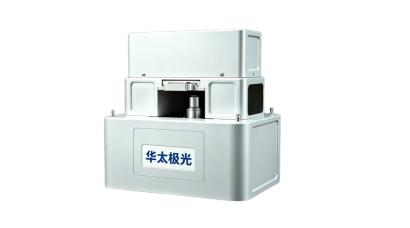

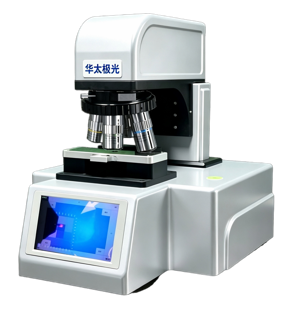

1. BASIC AFM-OZ 光学变倍原子力显微镜
测量模式
轻敲模式、接触模式
标准配套

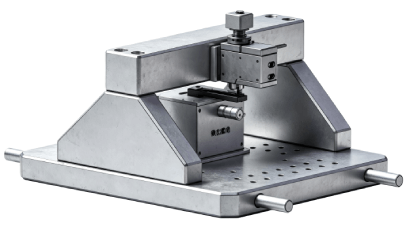

AFM扫描台、AFM控制器、电脑主机、高清显示器、弹簧悬挂隔振箱
标准配件
专用探针、样品载台、无尘样品盒、镊子
核心参数
■ XY 扫描zui大范围 60μm×60μm，Z 轴扫描 7.5μm；
■ 分辨率：横向 0.2nm，纵向 0.05nm；
■ 独立工作模式：接触模式、轻敲模式、F-Z 力谱测试；
■ 独立光学系统：0.6~4X 电动连续变倍，200 倍放大，自动调焦；
■ 独立电动样品台：XY 移动行程 25mm，步长 1.25μm，单点精准定位；
■ 独立减震系统：弹簧悬挂避震 + 金属隔音屏蔽箱，内置温湿度独立监测；
■ 独立终端：27 寸 4K 显示屏，配套专用 AFM 形貌采集软件。
■ 图像分析软件：AFM图像面粗糙度、高度尺寸测量。
|
|
适用对象
检测对象

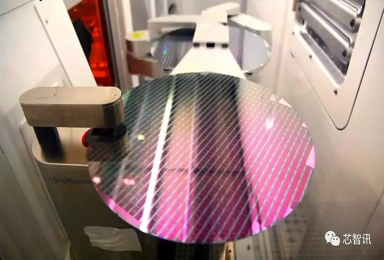

■ 晶圆基材：单晶硅、SOI 硅片、碳化硅、氮化镓、砷化镓衬底
■ 薄膜材料：光刻胶、氧化硅介质层、氮化硅、金属铜 / 铝布线、高 K 栅介质
■ 微纳器件：光刻掩膜、微光栅、MEMS 器件、芯片封装基板、焊盘薄膜
|
先jin制程研发实验室
|
半导体材料企业
|
芯片封装测试厂
|
微电子科研院所
|
检测评估项目
■ 晶圆 / 薄膜纳米表面形貌定量检测（粗糙度、台阶、划痕、颗粒缺陷）
■ 半导体薄膜次表层空洞、界面脱粘无损筛查
■ 光刻胶、金属布线、钝化膜表面缺陷判定
■ SiC/GaN 宽禁带半导体衬底形貌表征
■ 光刻掩膜、MEMS 微纳光栅三维结构分析

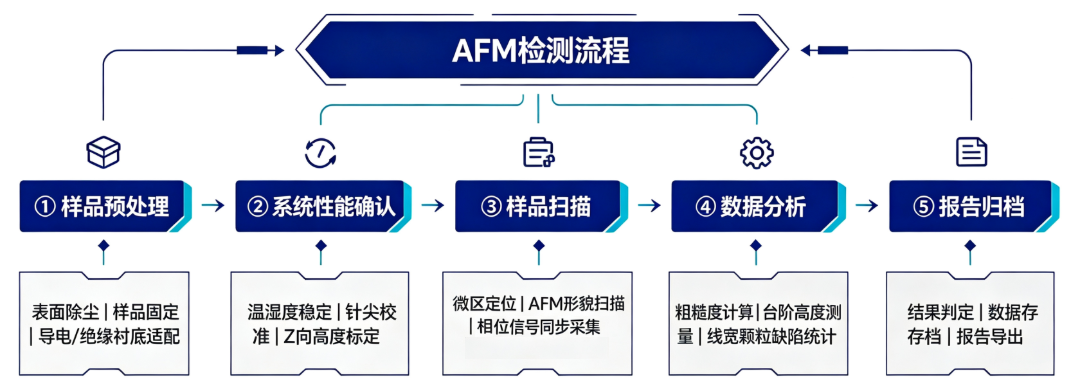

检测流程
标准化建设能力
核心战略：标准引领·价值高地
我们不仅是技术的践行者，更是行业标准的制定者。通过“主导国标+发布团标+推进ISO”的三级标准战略，构建技术护城河，实现从“卖产品”到“卖标准”的跨越。
标准建设成果
标准层级
|
标准名称/内容
|
标准状态
|
国家标准
|
《太赫兹时域光谱仪》，标准计划号：20255723-T-604
|
已立项
|
《太赫兹散射式扫描近场光学显微镜》，标准计划号：20255721-T-604
|
已立项
|
《光学传递函数 第1部分：术语、符号》，标准计划号：20252505-T-604
|
已报批
|
《光学传递函数 第2部分：测量导则》，标准计划号：20252504-T-604
|
已报批
|
团体标准
|
《市政井盖信物融合监测系统技术规范》，T/SHFIA 000022-2021
|
已发布实施
|
《太赫兹光谱数据库及数据采集处理规范》，T/QGCML 4289-2024
|
已发布实施
|
|
《智能煤质快检系统》，T/CMEEEA 044-2025
|
已发布实施
|
实验室CNAS检测+校准能力
符合ISO/IEC 17025:2017 以及 CNAS 特定认可要求
能力类别
|
检测对象
|
可测/校准参数
|
测量范围
|
扩展不确定度(k=2)
|
检测标准/校准规范
|
检测能力
|
太赫兹材料
|
太赫兹特征波长
|
/
|
/
|
Q/AGJ0840-2017 4.5.1
|
太赫兹材料
|
光谱透过率
|
/
|
/
|
Q/AGJ0840-2017 4.5.2
|
太赫兹材料
|
折射率
|
/
|
/
|
Q/AGJ0840-2017 4.5.3
|
太赫兹材料
|
吸收系数
|
/
|
/
|
Q/AGJ0840-2017 4.5.4
|
太赫兹材料
|
光谱漫反射比
|
/
|
/
|
Q/AGJ0840-2017 4.5.5
|
校准和测量能力
|
太赫兹光谱仪
|
频率(波长)修正因子
|
0.1~2.5 THz
|
U_rel=1.2%
|
JJF1603《太赫兹光谱仪校准规范》
|
太赫兹光谱仪
|
光谱透射比
|
0.1~2.5 THz
|
U_rel=12%
|
JJG(军工)284《材料分析用太赫兹光谱仪检定规程》
|
太赫兹光谱仪
|
光谱反射比
|
0.1~2.5 THz
|
U_rel=15%
|
JJG(军工)284《材料分析用太赫兹光谱仪检定规程》
|
太赫兹光谱仪
|
动态范围
|
≥30dB
|
U_rel=5%
|
JJG(军工)284《材料分析用太赫兹光谱仪检定规程》
|
|
太赫兹波长测量仪
|
波长
|
400~4000 cm⁻¹
|
U_rel=2%
|
JJF(军工)183《太赫兹波长测量仪校准规范》
|
太赫兹源
|
辐射功率
|
10μW~200μW
|
U_rel=21%
|
JJF(军工)118《太赫兹源辐射参数校准规范》
|
太赫兹源
|
辐射功率
|
200μW~70mW
|
U_rel=13%
|
JJF(军工)118《太赫兹源辐射参数校准规范》
|
辐射型太赫兹功率计
|
功率
|
10μW~200μW
|
U_rel=21%
|
JJF1600《辐射型太赫兹功率计校准规范》
|
辐射型太赫兹功率计
|
功率
|
200μW~70mW
|
U_rel=13%
|
JJF1600《辐射型太赫兹功率计校准规范》
|
太赫兹光电探测器
|
功率
|
10μW~200μW
|
U_rel=21%
|
JJF(军工)145《太赫兹光电探测器校准规范》
|
太赫兹光电探测器
|
功率
|
200μW~70mW
|
U_rel=13%
|
JJF(军工)145《太赫兹光电探测器校准规范》
|
了解方案更多细节》请联系我们或注册平台会员后自行下载了解更多！
